GPRS無線抄表系統概述

        GPRS是目前解決移動通信信息服務的一種較完美的業務，它是以數據流量覆蓋范圍廣泛、數據傳輸速度更快。GPRS的推出，為行業和企業用戶開展無線辦公提供了基礎設施平臺，為推動移動辦公的應用和發展創造了有利條件。與有線網絡相比，GPRS網絡具有租用費用低、移動辦公，不受地域制約等優點。GPRS的出現為企業和行業用戶開展無線辦公提供了一種新的選擇。

GPRS通信方式更適合于熱網，在供熱的過程中有大量的數據需要工作人員及時的采集、記錄，如果這些數據都要人工采集、記錄的話勢必給工作人員巨大的工作量，而且效率不高，于是我公司根據熱力行業的實際工作情況設計了一套完整的熱網監測管理通信解決方案，可以實現各站點瞬時流量、頻率、壓力、溫度、流體密度、累計流量、儀表內部時間的監測，并且通過增加現場儀表可以采集更多的數據。采集的參數可以通過報表輸出或者以趨勢曲線的方式顯示、打印，以便供熱部門及時發現供熱的異常情況，管理和服務好用戶。

GPRS無線抄表有以下優勢

        1、安裝簡單方便：GPRS用戶可隨意分布和移動自己的網絡點，無須擔心線路的維護或有線在移機時導致的通訊中斷，建設新的營業點無需進行拉線，埋線等工作。

        2、設備投資比有線模式和電臺模式價格低。

        3、通信資費便宜：GPRS 資費包月比有線電話網絡資費便宜；在GPRS網中，用戶只需與網絡建立一次連接，就可長時間的保持這種連接，并只在傳輸數據時才占用信道并被計費，保持時不占用信道不計費，也不必支付傳輸間隙時的費用。

        4、穩定可靠，永不掉線。

        5、GPRS網絡接入速度快，提供了與現有數據網的無縫連接。

        6、系統擴展性：系統應具備強大的擴展功能，可隨時增加用戶，現場工作站將來可擴充的數目>1000個，并且保持采集點數據同時發送，監控管理中心同時接收所有采集點發送的數據。

軟件功能簡介：

        1、GPRS無線抄表系統軟件采用B/S結構，通過Internet互連網和GPRS網落接收現場數據，進行用戶的數據分析、顯示、查詢、統計、報表打印等功能，給用戶提供一個直觀、簡單的操作平臺。軟件登錄界面如下：

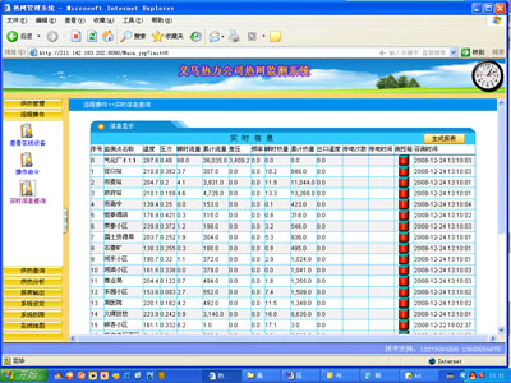

        2、可定時做數據采集，將用戶數據采集到數據服務器，實時數據如下圖：

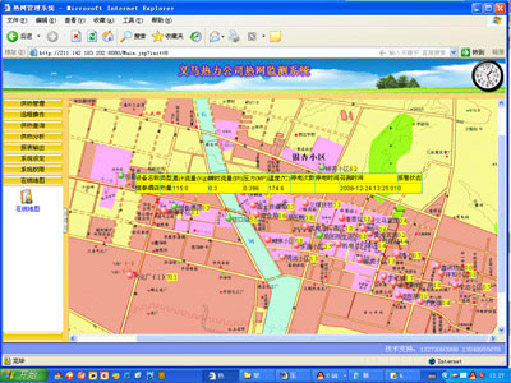

        3、能顯示整個用戶系統的供熱管線圖及地理分布圖

        各個戶地理位置分布圖如下


        4、集中顯示各用戶重要參數（如瞬時流量、溫度、密度、累計流量、停電時間、停電次數）。應有重點用單位的界面和報表功能，可隨時增加或刪除，操作應方便快捷。

        5、能自動生成各用戶的瞬時流量、溫度、壓力、累計流量、頻率或差壓的并行歷史曲線，并可查詢任意用戶、任意參數、任意時段的歷史數據，歷史數據和曲線應便于轉存和打印。

        6、能生成各熱用戶的用汽量日報表，月報表，且可生成分時等特殊報表的功能。任意組合用戶測量趨勢、測量參數累計、故障時段等趨勢記錄通過打印機打印輸出。

        7、實時顯示并記錄就地流量測量系統的各種報警信息，如流量/壓力/溫度的超限。

        8、根據不同部門和不同人員，可設置不同的操作權限，防止不同級別的操作人員越權操作。

        9、上位機系統軟件及數據庫軟件應采用正式授權版本，保證其穩定可靠。該數據庫應具備查詢功能強、完整，能兼容不同通訊協議的功能。

        10、使用菜單驅動顯示，保證用戶指定一般技術人員就能掌握整個系統的操作，而不需要掌握機器語言和特殊編程語言，在系統中增加或改變一個點不需要再編譯系統。

        11、具有數據的存儲功能，要求可以將所有的實時參數保留3年以上（數據每5分鐘記錄一次），所存儲的數據能夠以標準的方式獲取存儲的數據。

        組網方式：

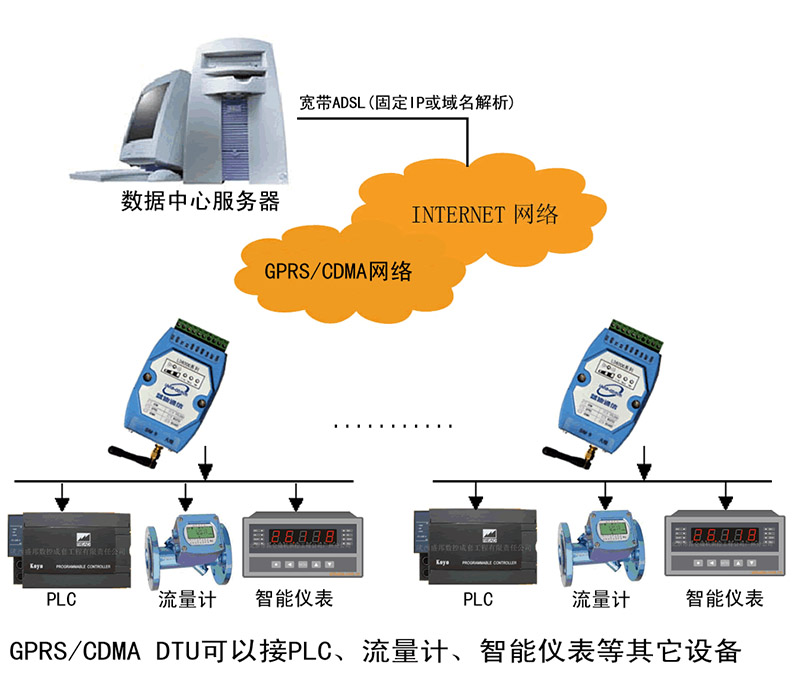

        無線抄表系統是由中心服務器、無線抄表管理軟件、現場計量儀表（如渦街、電磁等）、GPRS DTU數傳模塊及其它附件構成。中心服務器接入有多種方式，推薦“中心服務器固定IP地址，監控點直接向中心發起連接的方式。”

        無線抄表系統數據傳輸大體流程是：智能積算儀采集現場一次儀表（如渦街、壓變、鉑電阻等）的原始信號，生成流量、溫度、壓力、密度、頻率等數據，積算儀現場顯示、并儲存有關數據，GPRS DTU數傳模塊通過RS485(232)接口讀取積算儀的相關數據，再通過INTERNET網絡將此數據傳送到服務器數據庫，一般采用5-10分鐘傳輸一次數據，最后由無線抄表管理軟件根據需要生成各種報表、曲線等。
