一、概述

渦輪流量計是一種速度式儀表，它具有精度高、重復性好、結構簡單、耐高壓、測量范圍寬、體積小、重量輕、壓力損失小、壽命長、操作簡單、維修方便等優點，用于封閉管道中測量低粘度、無強腐蝕性、清潔液體的體積流量和累積量。可廣泛應用于石油、化工、冶金、有機液體、無機液、制藥、食品、造紙等行業。

二、工作原理

當被測液體流過傳感器時，在流體作用下，葉輪受力旋轉，其轉速與管道平均流速成正比。葉輪的轉動周期地改變磁回路的磁阻值，檢測線圈中的磁通隨之發生周期性變化，產生頻率與葉片旋轉頻率相同的感應電動勢，經放大后，進行轉換和處理。

三﹑產品特點

    1、高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；（R指讀數誤差）

    2、重復性好，短期重復性可達0.05%-0.2%，正是由于良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；

    3、輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；

    4、原始脈沖頻率范圍(10Hz-1.5KHz)，信號分辨力強；

    5、量程比寬，10:1、20:1；

    6、結構緊湊輕巧，安裝維護方便，流通能力大；

    7、適用高壓測量，傳感器表體上不必開孔，易制成高壓型儀表；

    8、可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

四、技術參數


五、流量范圍及壓力等級


六、安裝場所注意事項

    1、環境溫度

          避免安裝在溫度變化較大的場所，若可能受到其他設備熱輻射，須有隔熱通風措施。

    2、大氣條件

          避免把流量計安裝在含腐蝕性氣體的環境中，如需安裝，則必須提供通風措施。

    3、機械振動或沖擊

          流量計雖結構很堅固，但應選擇安裝在振動或撞擊小的場所。如確須將流量計裝在振動較大的管道上，需加設管道支撐。

    4、其他注意事項

          渦輪流量計的周圍應有充裕的空間，以便作業和定期檢查。

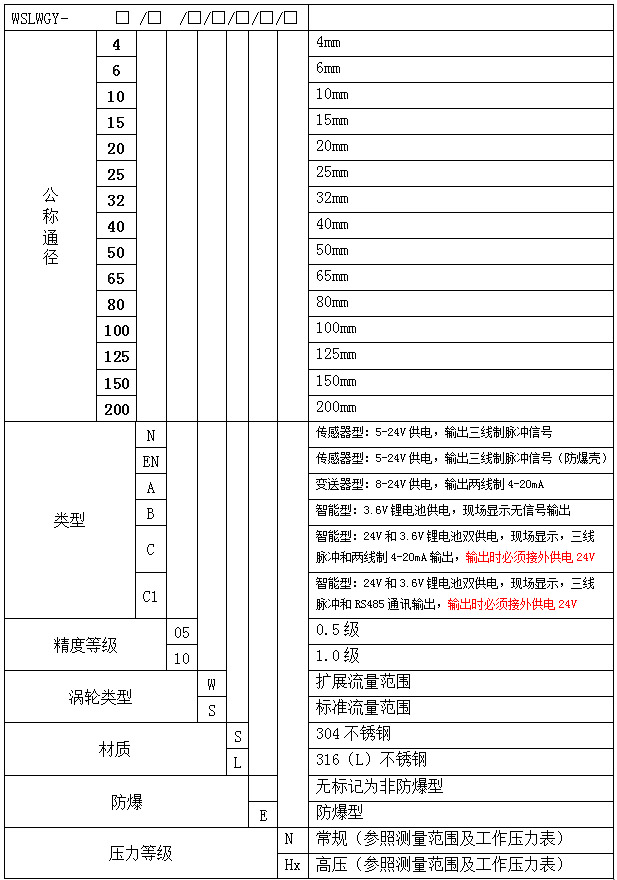

七、渦輪流量計型號及功能

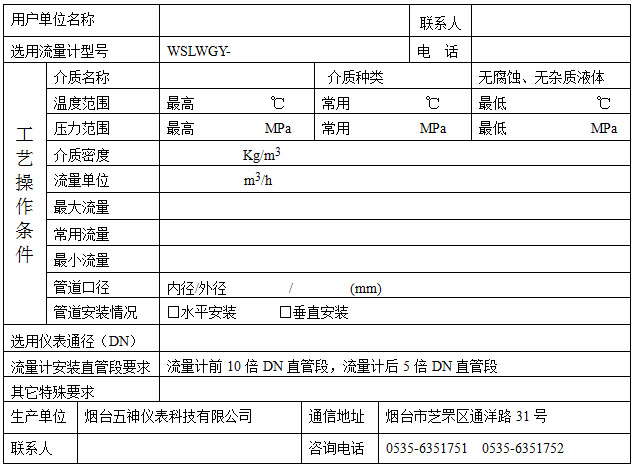

八、液體渦輪流量計選型規格書
