分體式熱量表

1、樓宇超聲波熱量表功能特點

        冷(定制)／熱量計量及顯示

        供、回水溫度、溫差、功率、流量測量及顯示

        數據存儲及查詢、運行時間記錄及顯示

        電源狀態自動監測、故障狀態記錄、顯示及查詢

        符合中華人民共和國國家標準GB/T32224-2015《熱量表》

        低始動流量，高準確度，滿足2級計量精度

        存儲最近24個月的數據，并能查詢，數據掉電不丟失

        具有光電/M-BUS/485接口，方便功能擴展和組網抄表

        具有軟件加密功能，防止熱能表有效數據被更改

        溫度、流量、電池自診斷功能，防止失熱損失

        低功耗設計，電池壽命6年以上

        進口原材料選用，保證了產品計量的準確性、穩定性和可靠

        不受磁場干擾，無機械轉動部件，無磨損，可靠性高，維護量小

        采用直管式結構，壓損小，不堵塞，適合我國供暖水質

        表頭可水平放置、垂直放置，方便讀數和抄表

        全新防護技術，防護等級可達IP68

        水平安裝，回水或進水管道安裝

        自主研發超聲波流量計量專用芯片，多聲路測流及動態積分算法

        低始動流量，寬計量范圍，量程比可達100：1

        超低功耗設計，雙電源專利設計，電池壽命10年以上，可在線更換電池

        智能故障診斷及報警，電池電量、換能器信號幅值在線顯示及上傳

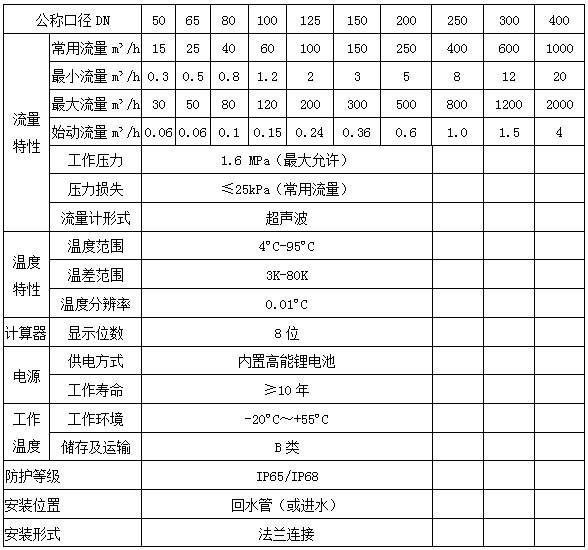

2、主要技術參數



3、管道安裝示意圖



4、安裝注意事項

        ①、熱能表要安裝在合適的位置，以便于操作、讀取與維護維修；熱能表安裝前必須清洗管道。

        ②、熱能表屬于比較貴重精密儀表，拿起放下時必須小心，禁止提拽表頭、傳感器線；禁止擠壓測溫探頭，嚴禁靠近高溫?zé)嵩?，防止電池爆炸傷人以及損壞儀表。

        ③、熱能表的兩端必須裝有相應口徑的閥門，并且其能夠與熱能表分離，主要便于熱能表在使用過程中的維護和維修。

        ④、熱能表的表體上箭頭所指的方向?yàn)樗鞣较?，不得裝反；熱能表的前端必須裝有相應口徑的過濾器；熱能表的安裝應預留出的必須的直管段，表前應留10DN、表后應留5DN的直管段。

        ⑤、熱能表的溫度傳感器共有兩只（進水和回水），安裝時應將紅色標簽的溫度傳感器安裝在進水管上，將藍色標簽的溫度傳感器安裝在回水管上；溫度探頭的安裝位置應處于管道截面的中心；溫度傳感器標準線長為5米，如果安裝時出現特殊情況也可根據實際長度對其加長，但必須在訂貨前通知廠家，不得隨意增、減溫度傳感器的引線。

        ⑥、安裝完畢，應在熱能表進口處連接螺母與熱能表之間、測溫球閥與鉑電阻之間打鉛封；熱能表上的鉛封及標示不能損壞；如果損壞生產廠商將不再承擔質量和準確度保證；非正常使用情況下（人為和惡劣使用環境等）而造成的熱能表?yè)p壞不屬于免費保修范圍。

5、安裝步驟

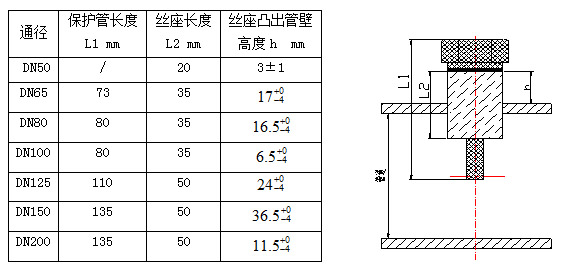

        ①、溫度傳感器絲座焊接



備注：管道厚度按照5mm計算

        ②、溫度傳感器套管安裝

                絲座焊好后，溫度傳感器套管配合密封圈安裝在對應絲座上，如下圖

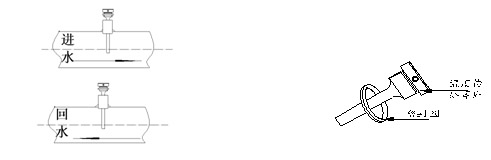

        ③、溫度傳感器的安裝固定

                藍標溫度傳感器插入回水管道的溫度傳感器座孔內，紅標溫度傳感器放到進水管道的溫度傳感器座孔內，溫度傳感器插到底后用固定螺釘卡住溫度信號線的保護線套上。如下圖



        ④、流量計安裝

                流量計前應安裝相應口徑的過濾器，流量計安裝在回水（或進水）管道上，安裝方向應按照流量計標示的方向與水流方向一致，連接口處應加密封圈來進行密封防漏（如橡膠墊、防水石棉墊等），接口連接處使用螺栓固定，根據口徑不同螺栓數目不一樣。

        ⑤、積分儀安裝

                積分儀可固定在墻壁安裝箱或工作臺面上，安裝時應注意防潮防水，并方便讀數抄表。傳感器引線可根據現場情況選定（定貨時應注明），安裝時最好能有保護套管進行保護。
