概述

        測量壓縮空氣等氣體推薦選用氣體渦街流量計（也稱旋渦流量計），是用途極其廣泛的一種流量計量儀表，幾乎可以用于所有氣體的測量和控制。

        應力式氣體渦街流量計是速度式流量計的一種，它以卡門渦街理論為基礎，采用壓電晶體檢測流體通過管道內三角柱時所產生的旋渦頻率，從而測量出流體的流量。




技術參數

        公稱通徑：

        法蘭式：DN15-DN300、插入式：DN200-DN2000

        適用范圍：壓縮空氣、二氧化碳、氧氣、氮氣等氣體

        介質溫度：–40℃-150℃

        公稱壓力：≤1.6MPa 、≤2.5MPa 、≤4MPa 、≤6.3MPa

        精度等級：法蘭式1.5級、插入式2.5級

        流速范圍：3-70m/s

        測量范圍：見表一

        輸出信號：4-20mA電流、RS485

        供電電源：AC220V/DC24V/DC24V+3.6V鋰電池/3.6V鋰電池

        環境溫度：–20℃-+55℃

        相對濕度：5%-90%

        表體材料：304不銹鋼

        防護等級：IP65、IP67

氣體渦街流量計選型

        測量氣體優選使用分體溫度、壓力補償氣體渦街流量計，包括渦街流量傳感器、智能流量積算儀、壓力變送器、Pt-100鉑熱電阻及壁掛式儀表箱，這種配置計量科學，顯示的是標況和工況體積流量，如圖二；也可以選用一體溫壓補償氣體渦街流量計，顯示的是標況和工況體積流量，如圖三；測量氣體有時也選用一體不帶補償渦街流量計，顯示工況體積流量，這種配置能滿足對工況體積的計量，若要顯示標況體積流量，這種配置計量不科學。




圖二 分體式帶溫壓補償渦街流量計

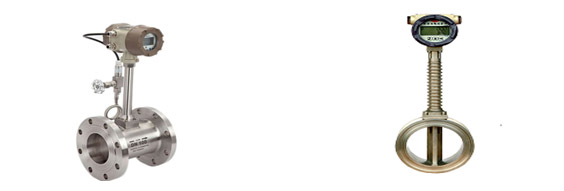

圖三一體溫壓補償氣體渦街流量計                                               圖四 一體不補償氣體渦街流量計

還要確定渦街流量計是否帶以下功能

        1、需給PLC、DCS、積算儀、數顯表等提供輸入信號，則須帶4-20mA電流輸出；

        2、需要采集溫度、壓力、流量流量計的數據，則須帶RS485/RS232通訊接口；

        3、是否需要配備壁掛式儀表箱，以便于固定和保護智能積算儀；

        4、是否需要配備后備電源，以能保證停電時整個測量系統能正常工作100小時以上；

        5、是否需要遠程抄表，以實現對流量、溫度、壓力等參數實時監測。

最后還要確定流量計口徑-基于流量的口徑選型方法

        1、流量計公稱通徑不同，其測量范圍也不同，每一種通徑其測量范圍又隨著氣體的溫度、壓力的變化而變化。

        2、選流量計口徑時不應該按管道口徑直接選擇同口徑的流量計，而應使實際瞬時流量與該口徑的流量范圍相匹配。

        3、流量計選擇合適的口徑是為了解決目前的計量，在流量合適的情況下兼顧到后期流量增大的情況；而不是相反，只考慮以后流量可能增大，而不顧現在有可能流量較小。

        4、確定氣體大致工況流量范圍，就可通過查表法（表一）確定流量計公稱通徑。



典型分體溫壓補償氣體渦街流量計選型

        例1：被測介質是壓縮空氣，表壓為0.2MPa，溫度為60℃，工藝要求用氣量300Nm3/h-1500Nm3/h，配積算儀（帶RS485接口）、壓力變送器、Pt-100鉑電阻，配儀表箱，選擇儀表通徑及型號。

        解：根據表壓0.2MPa，溫度60℃，工藝用氣量300-1500Nm3/h，由《LUGB系列渦街流量計選型使用手冊》計算出氣體的工況流量范圍是123-618m3/h，同時查該選型使用手冊表二知道DN80渦街流量計標準范圍是70-700m3/h，滿足使用流量的要求，故選用儀表公稱通徑為DN80。

        DN80渦街流量計型號：LUGB-23081222001+1DRM0P1T1

典型一體氣體渦街流量計配置及選型

        例2：被測介質氮氣，表壓為0.6MPa，溫度為20℃，工藝要求流量為30m3/h-150m3/h，只顯示工況流量，采用一體式表頭顯示，輸出4-20mA，選擇儀表通徑及型號。

        解：根據被測介質氮氣，工藝要求流量為30m3/h-150m3/h，查《LUGB系列渦街流量計選型使用手冊》表一知道DN40渦街流量計標準范圍是25-200m3/h，故選用儀表公稱通徑為DN40。

        DN40渦街流量計型號：LUGB-23042122C01

上例，只顯示工況流量，采用一體式表頭顯示，不要求信號輸出，選擇儀表通徑及型號。

        DN40渦街流量計型號：LUGB-23040123C01

上例，只顯示標況和工況流量，采用一體式表頭顯示，不要求信號輸出，選擇儀表通徑及型號。

        DN40渦街流量計型號：LUGB-23040123D01
