概述：

        后備電源系統為單個流量系統在因各種原停電時，提供了一個補救的保證，它可以保證單個流量系統工作72小時以上。在正常工作時，后備電源處于充電或待機狀態；停電時，后備電源系統自動無擾切入供電；市電來電后，后備電源又自動進入充電狀態，流量計由市電供電，充電結束后，又自動進入待機狀態。

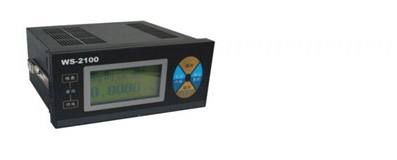

        后備電源系統是由壁掛式儀表箱、蓄電池及沖放電單元等組成，與WS-2100積算儀成套后構成壁掛式后備電源積算儀，功耗小于10W，壁掛式儀表箱寬*高*深300×360×220mm，重約5.0kg。

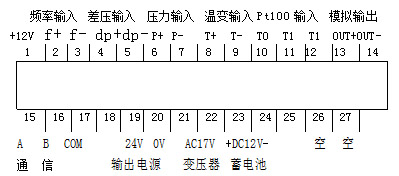

接線圖
