一、WS-2100H積算儀簡介

        WS-2200系列積算儀采用12864圖形點陣液晶顯示器顯示，通過全中文菜單式設定，可測量介質的質量流量、熱流量、熱差量、標準體積流量等。我公司特別研制積算儀專用后備電源，解決了停電后儀表無法正常工作的問題，該后備電源能夠自動充電、放電，保證整套儀表在停電后仍可工作100小時以上。

二、WS-2100H積算儀技術參數

        1、流量輸入信號：

                差壓、電磁4-20mA、0-10 mA

                渦街、渦輪頻率（V低≤1V、V高≥5V、0-5000Hz）

        2、壓力輸入信號：4-20mA、0-10 mA

        3、溫度輸入信號：Pt-100鉑電阻或溫變4-20mA、0-10 mA

        4、輸出信號：與瞬時熱量成線性的4~20mA

        5、精度等級：0.5級

        6、通訊功能：RS485或RS232通信接口，防雷電保護

        7、具有多種流量計運算模式，可程序設定組合

        8、顯示內容：累積流量、瞬時流量、累積熱量、瞬時熱量、差壓（頻率）、密度、出油溫度、回油溫度、熱焓、當前時間及來停電記錄等

        9、報表查詢：可查詢最近1　年的日累積量報表和月累積量報表，還能查詢最近20次的來停電記錄、累積停電時間、累積停電次數

        11、自動修復功能：除軟件看門狗外，硬件系統配置有看門狗，上掉電復位系統，一旦程序出錯，或意外死機，可保證儀表強行恢復運行

        12、斷電保護功能：機內的運算結果和用戶設定的數據在斷電時不會丟失，保存時間在十年以上

        14、工作電源：功耗：小于5W，一路AC220V或一路AC220V+一路DC12V（后備電源型）

        15、輸出電源：1組12V/1W，一組24V/2W，不共地

        16、工作環境：溫度：5～50℃，濕度：5～95%RH

        17、安裝方式：橫式

        18、開孔尺寸：152±0.5×76±0.5 （寬*高，mm）

        19、外形尺寸：

                160×80×150 （寬*高*深，mm） 重約1.0kg

        20、壁掛式儀表箱尺寸：

                300×360×220（寬*高*深，mm） 重約1.0kg

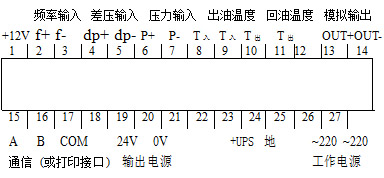

三、WS-2100H積算儀接線圖





四、WS-2100H積算儀顯示功能

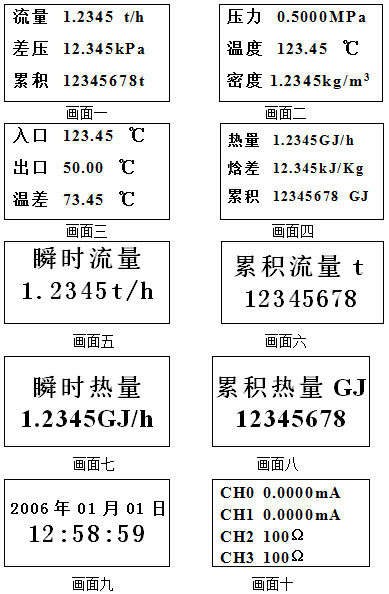

        按面板上“瞬時”鍵和“累計”鍵分別可顯示瞬時流量和累積流量，按“選項”鍵可翻頁顯示所需內容。顯示屏右上角有閃爍方塊表示儀表處于運行狀態。各項顯示畫面可以通過面板鍵盤隨時召喚顯示，也可以通過編程自動循環或定格顯示，測量導熱油時顯示畫面分別如下：
