定量控制電磁
功能介紹
定量控制流量計是由流量計（如電磁、渦輪、渦街、橢圓齒輪、雙轉子、羅茨、孔板、質量流量等各種流量計）和WS-3000定量控制儀及控制電路組成的，能夠實現液體定量打料、定量輸出。
WS-3000型智能定量控制儀是一款通用型控制儀，適用于各種液體介質的流量顯示、積算、控制功能，能輸入多種流量傳感器信號，有以下主要特點：
1、流量輸入通道：可接收頻率信號和多種模擬電流信號；
2、溫度輸入通道：可接收多種模擬電流信號；
3、可提供變送器+24V DC，+12V DC供電電源，帶短路保護功能，簡化系統，節省投資；
4、開關量輸出：繼電器輸出—帶回差，AC220V/3A；DC24V/6A（阻性負載）；
5、通訊輸出：RS－232C，RS－485，波特率可調1200，2400，4800，9600Kbps；
6、顯示內容：累積流量，瞬時，溫度，密度，流量（差壓電流、頻率）值，時鐘，報警狀況；
7、控制方式：可繼電器上限、下限控制（或報警）輸出，帶回差（用戶可自由設定）
8、報警方式：流量上限，流量下限，溫度上限，溫度下限；
9、打印控制：配接熱敏漢字打印機，可實現即時或定時打印，每日多達8次定時打印時間；
10、供電電壓：AC220V、 AC80-265V開關電源、DC24V開關電源，功 耗≤10W；
11、容錯功能：溫度/密度補償測量信號異常時，用對應的手動設定值進行補償運算；
12、輸出流量的電流信號，更新周期1秒，滿足自動控制需要；
13、儀表時鐘和定時自動抄表功能、打印功能，為計量管理提供方便；
14、豐富的自檢和自診斷功能使儀表更易于使用和維護；
15、三級密碼設定可防止未經授權的人員改變已設定的數據；
16、不設任何電位器、編碼開關等可調器件，提高儀表的耐震性、穩定性和可靠性；
17、可自由設定每次的打料量，體積達到設定數值時輸出開關信號；
18、對小功率的電機無需再配啟動設備；

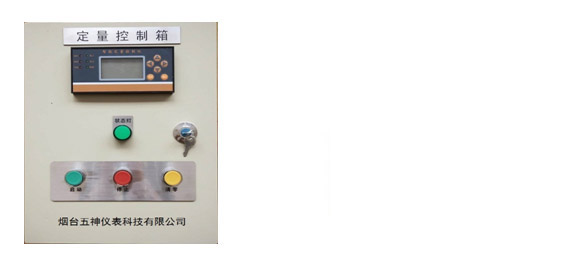

19、壁掛箱尺寸：300*400*200mm（寬*高*厚），外接按紐，操作簡便；
20、中顯示畫面，美觀大方。
接線
1、模擬流量信號輸入； 8、溫度電流信號輸入；
2、流量再發送電流輸出； 9、空；
3、溢料/憋泵接點1； 10、+24V；
4、溢料/憋泵接點1； 11、公共地（GND）；
5、Pt100，A； 12、+12V；
6、Pt100，B； 13、脈沖流量信號輸入；
7、Pt100，B； 14、公共地（GND）；
15、發料啟動按鈕； 22、大閥接點1；
16、發料停止按鈕； 23、大閥接點2；
17、清零/復位按鈕； 24、小閥接點1；
18、按鈕公共接點； 25、小閥接點2；
19、接大地； 26、泵常閉接點
20、220V； 27、泵常開觸點
21、220V； 28、泵公共觸點
流量計選配：
1、定量加水、藥液等導電介質一般選用電磁流量計；
2、定量加不導電、非腐蝕性介質可以選用渦輪流量計；
3、定量加汽油、柴油等油品一般選用橢圓齒輪；
4、定量打料要求配比準確、精度高，選用質量流量計。
