概述

      電磁流量計（Electromagnetic Flowmeters，簡稱EMF）是20世紀50-60年代隨著電子技術的發展而迅速發展起來的新型流量測量儀表。

      電磁流量計測量管內無阻礙流動部件，無壓損，量程比為100：1，流速為0.1-10m/s ；適用的工業管徑范圍寬，最大3m，直管段要求較低；可測量正向總量、反向總量及差值總量；輸出信號和被測流量成線性，精確度較高，可達0.2、0.5級；測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；可測量電導率≥5μs/cm的酸、堿、鹽溶液、水、污水、腐蝕性液體以及泥漿、礦漿、紙漿等的流體流量；但它不能測量氣體、蒸汽以及純凈水的流量。

工作原理

      電磁流量計是根據法拉第電磁感應定律進行流量測量的流量計。當導體在磁場中作切割磁力線運動時，在導體中會產生感應電勢，感應電勢的大小與導體在磁場中的有效長度及導體在磁場中作垂直于磁場方向運動的速度成正比，由下式確定：Ex=BDV   （公式1）

      Ex—感應電勢，V； B—磁感應強度，T

      D— 管道內徑，m； V—液體的平均流速，0.1-10m/s

      體積流量Q等于流體的流速V與管道截面積3.14D²/4的乘積，將公式1代入該式得：

      Q=(3.14D/4B)* Ex   （公式2）

      由上式可知，在管道直徑D己定且保持磁感應強度B不變時，被測體積流量與感應電勢呈線性關系，若在管道兩側各插入一根電極，就可引入感應電勢Ex，測量此電勢的大小，就可求得體積流量。將感應電勢Ex作為流量信號，傳送到轉換器，經放大、轉換、濾波等信號處理后，可以顯示出瞬時流量和累積流量。轉換器有4-20mA輸出、報警輸出、頻率輸出、RS－485通訊接口，根據需要還可支持HART協議。

電磁流量計組成

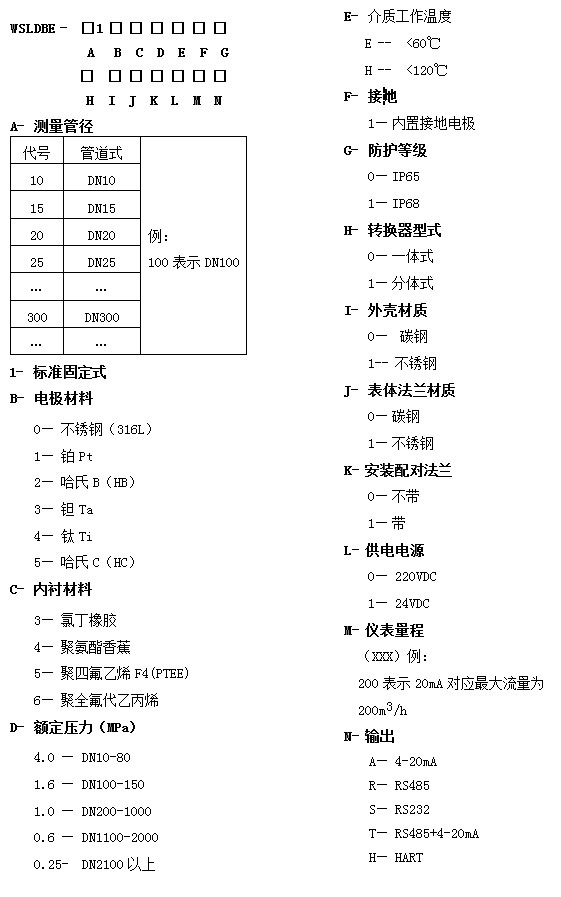

      電磁流量計是由磁路系統、測量導管、電極、外殼、襯里、轉換器組成。

      磁路系統：作用是產生均勻的磁場，一般采用交變磁場，且是50HZ工頻電源激勵產生的；

      測量導管：作用是讓被測導電液體通過，多選用不導磁的不銹鋼材料；外殼用鐵磁材料制成，是勵磁線圈的外罩，并隔離外磁場的干擾；

      電極：作用是引出和被測量成正比的感應電勢信號，根據測量介質的不同，有多種不導磁電極材料供選擇，常用的是316L電極；

      襯里：在測量導管的內側及法蘭密封面上，有一層完整的電絕緣襯里，作用是增加測量導管的耐腐蝕性，防止感應電勢被金屬測量導管管壁短路，襯里材料多為耐腐蝕、耐高溫、耐磨的聚四氟乙烯塑料、橡膠、陶瓷等；

      轉換器：將感應電動勢轉換成有用信號并顯示出來，輸出各種二次信號，轉換器可與傳感器組成一體型或分離型。
