概述

        電容式靶式流量計是在傳統靶式流量計的基礎上，隨著新型傳感器、微電子技術的發展研制開發成的新型電容力感應式流量計，它既有孔板、渦街等流量計無可動部件的特點，同時又具有很高的靈敏度、與容積式流量計相媲美的準確度，量程范圍寬。 采用芯片級的電容式力傳感器、高效的抗過載結構設計是該新型產品真正實現高精度、高穩定性的關鍵核心，加之其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在高粘度、臟污介質、易凝易堵、高溫、低溫、強腐蝕等流量計量困難的工況中具有很好的適應性,廣泛應用于石油、化工、冶金、電力、制藥、環保、食品等領域。

        適用管徑范圍寬：Φ10～Φ2000至更大；

        適用溫度范圍廣：-200°C ～700°C；

        適用壓力工況：0～42MPa；

        適用各種介質：氣體、液體（包括高粘度液體、漿體）、蒸汽；

        適用于低流速介質，其可測量最低流速為0.08m/s。

產品特點

        整臺儀表結構堅固無可動部件，拆卸方便；

        可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）；

        整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa高壓；

        壓力損失小，僅為標準孔板的1/2△P左右；

        抗干擾，抗雜質能力特強；

        儀表內設自檢程序，故障現象一目了然；

        傳感器不與被測介質接觸，不存在零部件磨損，使用安全可靠；

        可就地采用干式標定方法，即采用砝碼掛重法，單鍵操作可完成標定；

        具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低；

        具有一體化溫度、壓力補償，直接輸出質量或標方；

        具有可選小信號切除、非線性修正、濾波時間可選擇；

        能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量；

        計量準確，精度可達到0.2%；

        重復性好，一般為0.05%～0.08%，測量快速；

        可根據實際需要更換阻流件（靶片）而改變量程；

        低功耗電池現場顯示，能在線直讀示值，顯示屏可同時讀取瞬時和累積流量及百分比棒圖；

        安裝簡單方便，極易維護；

        多種輸出形式，能遠傳各種參數；

        抗震動性強，一定范圍內可測脈動流。

典型應用

        氣體類：煤氣、空氣、氫氣、天然氣、氮氣、液化石油氣、過氧化氫、煙道氣、甲烷、丁氯氣等。

        液體類：重油、石蠟、瀝青、硫酸、食用油、渣油、丙酮、柴油、礦井水、洗滌劑、醬油、汽油、硅油、糖漿、溶劑 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、鹽水、漿糊、墨水、冷卻劑、 乙二醇、礦物油 、液態糖、鹽酸、汽車涂料、樹脂、牛油、菜油、液氧、洗發液、牙膏、凝膠、燃油、牛奶、漂白劑、調節劑、蘇打、添加劑、清洗劑、堿性、氨、船用油、化學試劑、煤油、甘油、染料、水、硝酸 、高沸點有機溶液、豬油、酒精、油、乙烯、聚丙烯、甲苯、高溫水、除鹽水、純凈水等。

        蒸汽類：過熱蒸汽、飽和蒸汽。

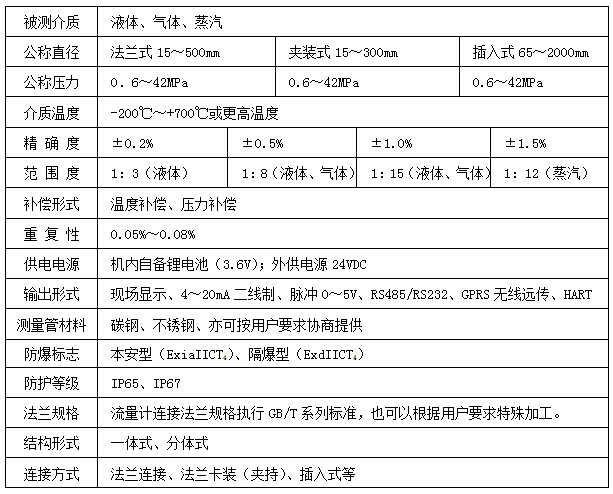

技術參數表



靶式流量計型號及功能



        注：流量計法蘭規格執行GB/T系列標準中規定的相關技術參數，也可按照客戶要求加工。

選型示例

        WSHKB-FGCCIDSS-DN100含義為：WSHKB系列電容式靶式流量計，連接方式為法蘭管道式，介質為氣體，法蘭公稱壓力1.6MPa，溫度為常溫，4~20mA電流輸出，隔爆型，殼體為304不銹鋼，傳感器材質為304不銹鋼，公稱通徑DN100mm。

靶式流量計選型規格書
